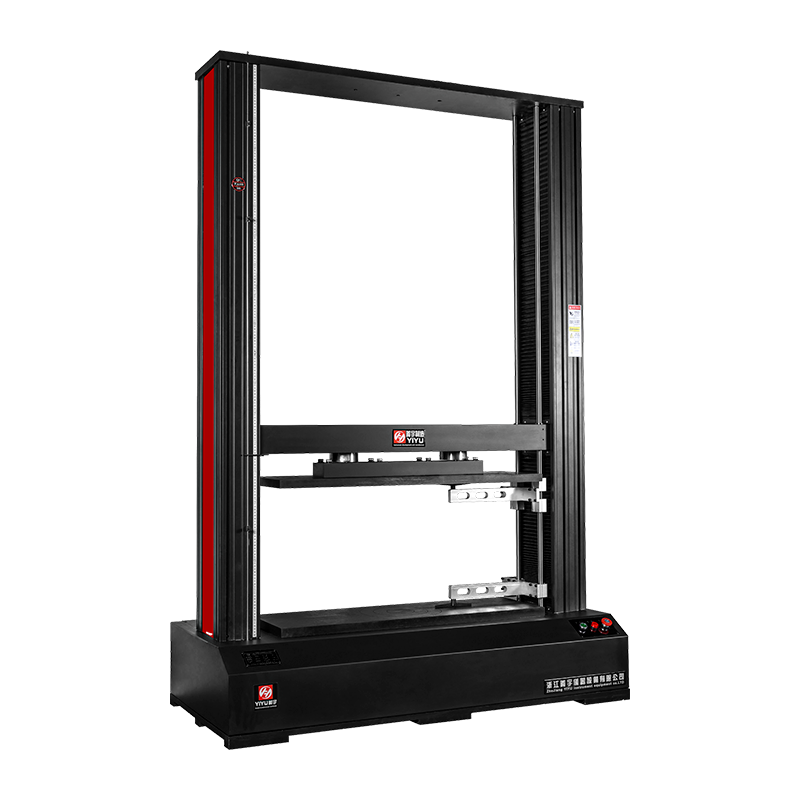

เครื่องทดสอบความแข็งของวงแหวนควบคุมด้วยไมโครคอมพิวเตอร์ WDW ซีรี่ส์

คุณสมบัติ

ติดตั้งบอลสกรูและตลับลูกปืนสำหรับงานหนัก คำแนะนำแบบหลายคอลัมน์ โครงสร้างการหล่อลื่นในตัวเอง เซอร์โวมอเตอร์ เครื่องวัดระยะยืดในตัว ระบบควบคุมวงปิดแบบดิจิตอลเต็มรูปแบบ (รองรับการเปลี่ยนรูปของความเร็วคงที่, การโหลดที่ความเร็วคงที่, การกระจัดของความเร็วคงที่ และฟังก์ชันหลายรอบ) ได้รับการรับรองมาตรฐาน ISO และ CE; เป็นไปตามมาตรฐานรวมถึง GB/T 16491, GB/T 2611, GB/T 9647, GB/T 19472.1, GB/T 19472.2, GB/T 16800, GB/T 18477

ข้อได้เปรียบ

รับประกันการทำงานที่มั่นคงในระยะยาว ช่วยเพิ่มความแข็งแกร่งด้านข้างและการเคลื่อนที่เชิงเส้นของคานขวางที่มั่นคง ขจัดความต้องการการบำรุงรักษารายวัน รับประกันความเสถียรของการทดสอบ ช่วยให้สามารถควบคุมการทดสอบได้หลายโหมดอย่างแม่นยำ ตรงตามข้อกำหนดด้านคุณภาพระดับสากลและมาตรฐานการทดสอบเฉพาะอุตสาหกรรม

ผลประโยชน์

ลดการหยุดทำงานของอุปกรณ์และค่าบำรุงรักษา หลีกเลี่ยงข้อผิดพลาดในการทดสอบที่เกิดจากการเคลื่อนไหวที่ไม่เสถียร ทำให้มั่นใจในข้อมูลที่เชื่อถือได้ ประหยัดแรงงานในการบำรุงรักษาตามปกติ รองรับสถานการณ์การทดสอบที่หลากหลายเพื่อตอบสนองความต้องการการทดสอบที่ซับซ้อน รับประกันการปฏิบัติตามมาตรฐานระดับโลกและระดับชาติ อำนวยความสะดวกในการรายงานการทดสอบที่น่าเชื่อถือและการเข้าถึงตลาด

หลักฐาน

1. การรับรอง: ใบรับรอง ISO และ CE (พิสูจน์การปฏิบัติตามคุณภาพและความปลอดภัยระดับโลก)2. การปฏิบัติตามมาตรฐาน: รายงานการทดสอบยืนยันความสอดคล้องกับ GB/T 16491, GB/T 9647 และมาตรฐานอื่นๆ ที่ระบุไว้;3. ความน่าเชื่อถือของส่วนประกอบ: บันทึกการทดสอบประสิทธิภาพของบอลสกรูและตลับลูกปืนสำหรับงานหนัก; ข้อมูลการตรวจสอบโครงสร้างแบบหล่อลื่นด้วยตนเองที่ไม่ต้องบำรุงรักษา4. ความแม่นยำในการควบคุม: รายงานการสอบเทียบระบบวงปิดแบบดิจิทัลเต็มรูปแบบ (ตรวจสอบความเร็วคงที่และความแม่นยำของฟังก์ชันรอบ) หลักฐานการทำงาน: การรับรองความแม่นยำของ extensometer ในตัว; กรณีการใช้งานในอุตสาหกรรม (เช่น การทดสอบความแข็งของวงแหวนท่อเทอร์โมพลาสติก)

โครงการ/ตัวชี้วัด/รุ่น

WDW-50H

WDW-100H

กำลังทดสอบสูงสุด

50KN

100KN

ระดับความแม่นยำของเครื่องทดสอบ

ระดับ 1

ช่วงการวัดแรง

FS 1%-100% จะไม่ถูกแบ่งออกเป็นถังขยะตลอดกระบวนการทั้งหมด

ข้อผิดพลาดสัมพัทธ์ของการบ่งชี้แรงทดสอบ

±1% หรือน้อยกว่า

บังคับความละเอียด

1/±300000 ของแรงทดสอบสูงสุด ความละเอียดของกระบวนการทั้งหมดยังคงไม่เปลี่ยนแปลง

ช่วงการวัดการเสียรูป

0.5%-100%เอฟเอส

ข้อผิดพลาดสัมพัทธ์ของข้อบ่งชี้การเปลี่ยนรูป

ภายใน ±1% ของค่าที่ระบุ

ความละเอียดการเสียรูป

การเสียรูปสูงสุดคือ 1/±300000

ข้อผิดพลาดสัมพัทธ์ของค่าบ่งชี้การกระจัด

±ของค่าที่ระบุอยู่ภายใน 0.5%

ความละเอียดของการกระจัด

0.05μm

ช่วงการปรับอัตราการควบคุมแรง

0.05-10%เอฟเอส/เอส

ข้อผิดพลาดสัมพัทธ์ของอัตราการควบคุมแรง

ภายใน 1% ของ ± ของค่าที่ตั้งไว้

ช่วงการปรับความเร็วลำแสง

0.01-500มม./นาที

บีบอัดพื้นที่อย่างมีประสิทธิภาพ

1500มม

ความกว้างของการทดสอบที่มีประสิทธิภาพ

1,000มม

ขนาดเครื่องยนต์หลัก (ยาว×กว้าง×สูง)

1540×700×2250

1540×700×2350

แหล่งจ่ายไฟ

AC220V ± 10 เฟส, 1.5 กิโลวัตต์

AC220V ± 10 เฟส, 1.5 กิโลวัตต์

น้ำหนักของตัวเครื่องหลัก

ประมาณ 1200กก

ประมาณ 1,500กก.
