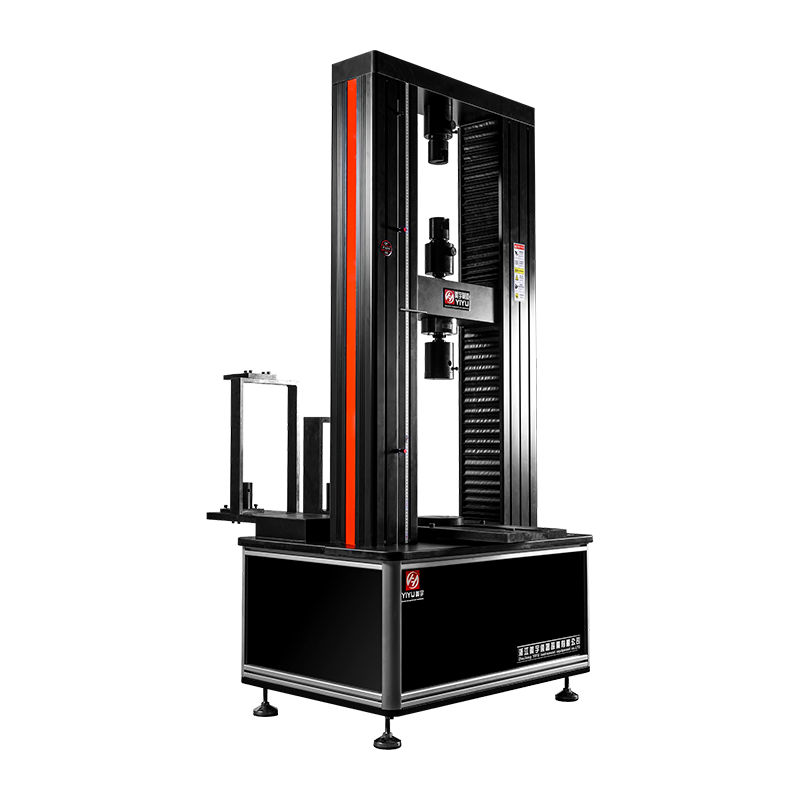

เครื่องทดสอบสมรรถนะทางกล WDW-200G สำหรับรัดนั่งร้านท่อเหล็ก

คุณสมบัติ

พิเศษสำหรับการทดสอบคุณสมบัติทางกลของข้อต่อนั่งร้านท่อเหล็ก การรองรับคอลัมน์ที่มีความแข็งแรงสูง, การขับเคลื่อนบอลสกรูที่มีความแม่นยำสูง; คำแนะนำแบบหลายคอลัมน์ โครงสร้างการหล่อลื่นในตัวเอง อุปกรณ์จับยึด 14 ชุด (รองรับรายการทดสอบ 17 รายการใน 3 หมวดหมู่: ข้อต่อนั่งร้านท่อเหล็ก, ส่วนประกอบรองรับท่อเหล็กชนิดซ็อกเก็ต, ส่วนประกอบนั่งร้านท่อเหล็กชนิดชามหัวเข็มขัด); ได้รับการรับรองมาตรฐาน ISO และ CE

ข้อได้เปรียบ

ความแข็งแกร่งสูงและการเคลื่อนที่เชิงเส้นที่เสถียรสำหรับการทำงานระยะยาว เพิ่มความแข็งแกร่งด้านข้างและการออกแบบที่ไม่ต้องบำรุงรักษา ครอบคลุมการทดสอบกว้าง (17 รายการสำหรับส่วนประกอบ 3 ประเภท); เป็นไปตามมาตรฐานคุณภาพระดับสากล

ผลประโยชน์

รับประกันผลการทดสอบระยะยาวที่สม่ำเสมอและเชื่อถือได้ ประหยัดแรงงานและค่าใช้จ่ายในการบำรุงรักษา ไม่จำเป็นต้องใช้เครื่องทดสอบเฉพาะทางหลายเครื่อง ช่วยลดการลงทุนด้านอุปกรณ์ ช่วยให้ปฏิบัติตามข้อกำหนดด้านคุณภาพระดับโลก สนับสนุนรายงานผลการทดสอบที่น่าเชื่อถือ และการเข้าถึงตลาด

หลักฐาน

1. การรับรอง: ใบรับรอง ISO และ CE (พิสูจน์การปฏิบัติตามมาตรฐานคุณภาพและความปลอดภัยระดับโลก)2. ความน่าเชื่อถือของโครงสร้าง: บันทึกการทดสอบประสิทธิภาพของเสาที่มีความแข็งแรงสูงและบอลสกรูที่มีความแม่นยำสูง3. ความสามารถในการติดตั้ง: เอกสารทางเทคนิคแสดงรายการทดสอบ 17 รายการสำหรับส่วนประกอบ 3 ประเภท4. หลักฐานการบำรุงรักษา: ข้อมูลการตรวจสอบประสิทธิภาพการทำงานที่ไม่ต้องบำรุงรักษาของโครงสร้างหล่อลื่นในตัว การใช้งานในอุตสาหกรรม: กรณีศึกษาในสถาบันการผลิตข้อต่อนั่งร้านและการตรวจสอบคุณภาพ

โครงการ/ตัวชี้วัด/รุ่น

WDW-200G

พลังทดสอบที่ยอดเยี่ยม

200KN

ระดับความแม่นยำของเครื่องทดสอบ

ระดับ 1

ช่วงการวัดแรง

FS 1%-100% จะไม่ถูกแบ่งออกเป็นถังขยะตลอดกระบวนการทั้งหมด

ข้อผิดพลาดสัมพัทธ์ของการบ่งชี้แรงทดสอบ

±1% หรือน้อยกว่า

บังคับความละเอียด

1/±300000 ของแรงทดสอบสูงสุด ความละเอียดของกระบวนการทั้งหมดยังคงไม่เปลี่ยนแปลง

ช่วงการวัดการเสียรูป

0.5%-100%เอฟเอส

ข้อผิดพลาดสัมพัทธ์ของข้อบ่งชี้การเปลี่ยนรูป

ภายใน ±1% ของค่าที่ระบุ

ความละเอียดการเสียรูป

การเสียรูปสูงสุดคือ 1/±300000

ข้อผิดพลาดสัมพัทธ์ของค่าบ่งชี้การกระจัด

ภายใน 1% ของค่าที่ระบุ

ความละเอียดของการกระจัด

0.05μm

ช่วงการปรับอัตราการควบคุมแรง

0.05-10%เอฟเอส/เอส

ข้อผิดพลาดสัมพัทธ์ของอัตราการควบคุมแรง

ภายใน 1% ของ ± ของค่าที่ตั้งไว้

ช่วงการปรับอัตราการเสียรูป

0.05—10%เอฟเอส/เอส

ข้อผิดพลาดสัมพัทธ์ของอัตราการควบคุมการเสียรูป

ภายใน 1% ของ ± ของค่าที่ตั้งไว้

ช่วงการปรับความเร็วลำแสง

0.01-350มม./นาที

พื้นที่ยืดที่มีประสิทธิภาพ (ไม่มีที่หนีบ)

800มม

ความกว้างของการทดสอบที่มีประสิทธิภาพ

430มม

ขนาดเครื่องยนต์หลัก (ยาว×กว้าง×สูง)

1,000×1500×2000มม

อัตราการเข้าพักไซต์ (ยาว × กว้าง × สูง)

1,000×2550×2000มม

แหล่งจ่ายไฟ

AC220V ± 10 เฟส, 1.5 กิโลวัตต์

น้ำหนักของตัวเครื่องหลัก

ประมาณ 1,500กก.
