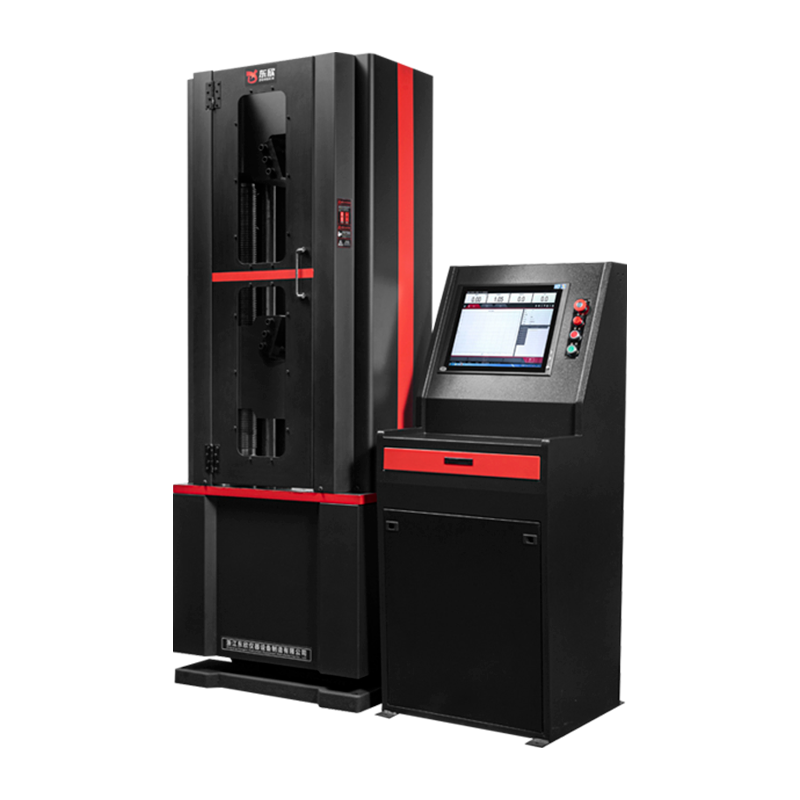

WAW-100/300/600/1000B เครื่องทดสอบวัสดุสากลของเซอร์โวไฮดรอลิกที่ควบคุมด้วยไมโครคอมพิวเตอร์

โครงการ/ตัวชี้วัด/รุ่น

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

โหลดสูงสุด

100kN

300kN

600kN

1,000kN

ช่วงที่มีประสิทธิภาพ

4%-100%F · ส

เครื่องทดสอบความแม่นยำ

ระดับ 1

โครงสร้าง

6 คอลัมน์ ปากกระบอกภายนอก ปากเปิดเต็มที่

กำลังมอเตอร์ทั้งหมด

ไฟฟ้ากระแสสลับ 380V±10%,1.5kW

ข้อผิดพลาดสัมพัทธ์ของการบ่งชี้

±1%

ความเร็วในการยกขากรรไกรล่าง

300 มม./นาที

ระยะทางสูงสุดของพื้นที่อัดขึ้นรูป

650มม

650มม

680มม

700มม

ความกว้างในการจับยึดสูงสุดของชิ้นงานแบน

75มม

75มม

80มม

90มม

ความหนาของการหนีบชิ้นงานแบน

0-15มม

0-15มม

0-20มม

0-40มม

เส้นผ่านศูนย์กลางการจับของชิ้นงานทรงกลม

Φ6-20มม

Φ10-28มม

φ13-36มม

φ14-40มม

ระยะห่างสูงสุดระหว่างจุดศูนย์กลางของการทดสอบแรงดัดงอ

300มม

300มม

300มม

300มม

ระยะชักสูงสุดของลูกสูบกระบอกสูบ

200มม

200มม

200มม

200มม

ช่องว่างที่มีประสิทธิภาพระหว่างเสาทั้งสอง

350มม

400มม

450มม

490มม

ตู้ควบคุม (LxWxH)

600x650x1400มม

น้ำหนักตู้ควบคุม กก

300

ยูนิตหลัก (ยาว x กว้าง x สูง)

580x440x1700

630x460x1800

700x510x2000

780x540x2120

น้ำหนักสุทธิของเครื่องทั้งหมดคือกก.

1100

1300

1600

2100
